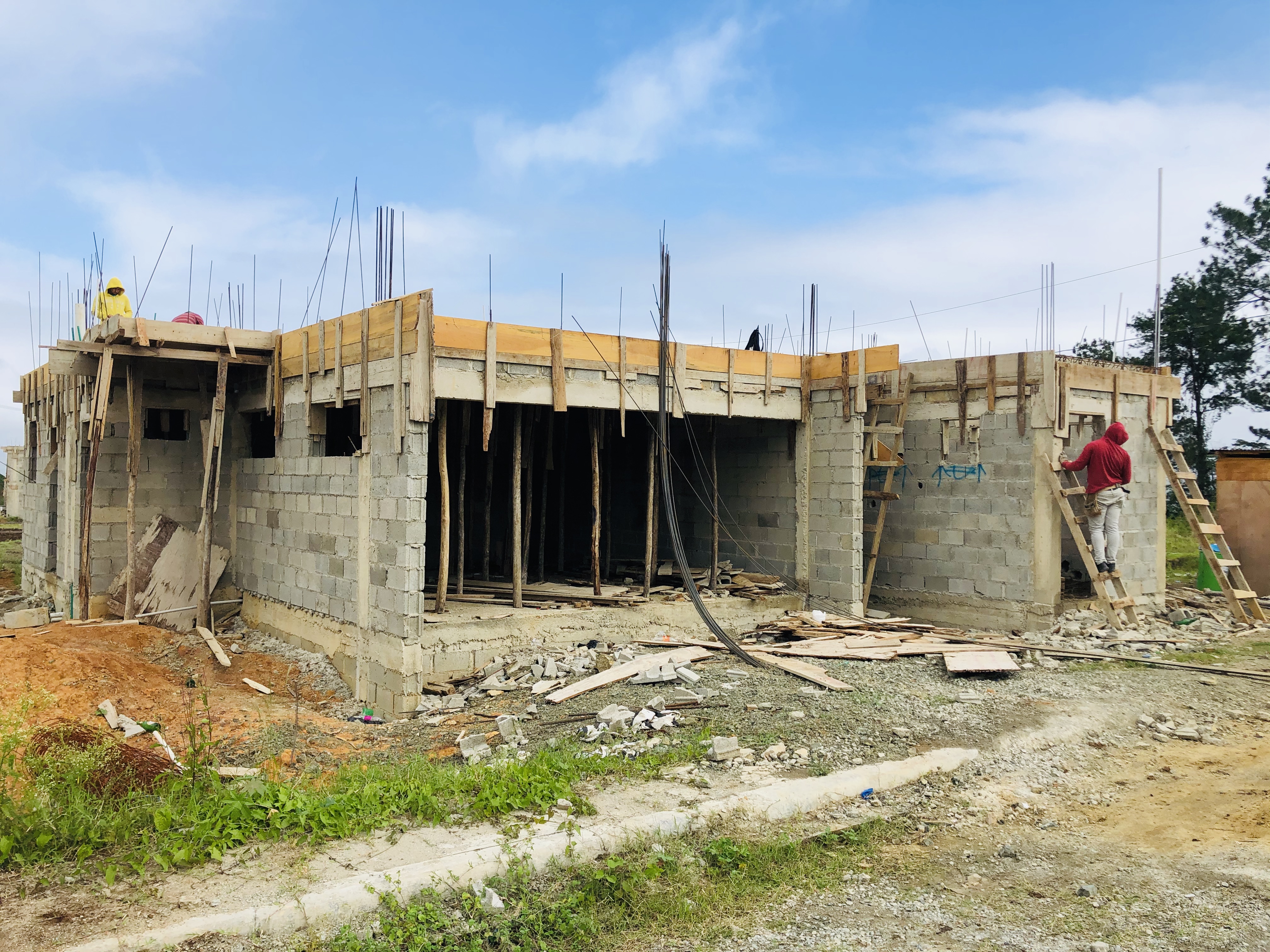

Estimado Ing. es un gusto saludarle. Nos agrada mucho que suba imagenes de las construcciones que se encuentra realizando en su país, de esa forma podemos tener mas datos visuales para comentar y ayudar a la comunidad a enfocar los proyectos.


En estos días, con fecha limite 1 de mayo de 2020, agregare un video al curso de vivienda unifamiliar, hablando de ese tema para estructuras del tipo que muestra en la imagen. Posiblemente subamos el enlace del video a youtube en la medida del tiempo. La estructura que muestra tiene un modelado y comportamiento similar a las estructuras de muros de tensión plana. Cabe decir que este tipo de estructuras tiene algunas limitaciones para que pueda usarse esta tipología constructiva. la primera seria limitar a 2-3 niveles este tipo de construcción. Limitar las luces a longitudes entre 3.5 y 4 metros como máximo.


La cimentación puede trabajarse con la opción de introducción de zapatas corridas, controlando los limites con la opcion de limites para zapatas poligonales. Otra opción de modelado es la introducción de un muro sobre una viga apoyada en el terreno, siendo esta viga la zapata, y actúa como tal. Adicionalmente a este sistema, agregando una losa de 15-20cm acostumbra a trabajar todo unido y tener un buen desempeño estructural. En suelos que puedan presentar efecto de muelle/balasto es interesante analizar en isovalores el comportamiento de la cimentación (despegues, tensiones máximas...)


El secreto consiste en comprender muy bien la teoría para poder usar CYPE y sacarle el máximo potencial. En ocasiones la realización de varios modelos, con balasto, sin balasto, modelar como plinto, modelar como losa... nos aporta varios puntos de vista para poder proponer una solución.


En el caso de la vivienda de la imagen, personalmente lo plantearía como unos muros de mampostería, sobre vigas de cimentación, y agregaria una losa apoyada en el terreno, de esos 15-20cm. Las vigas las plantearia de 30x40, para que pueda existir un (diente) antideslizante en el terreno. Y me olvidaría del concepto plinto/zapata, lo trabajaría como vigas. Este sistema si esta contemplado en varios ejemplos de la plataforma, el cual hemos explicado y puede acudir a este mismo foro y hacer clic sobre los links de muros de tensión plana, los cuales no son iguales a los descritos pero para tema de cimentación puede plantearse con el mismo criterio. NOTA IMPORTANTE: siempre que el suelo permita trabajar con cimentacion superficial.


Para la solución descrita, aplicaría un balasto aproximado de 800 T/m3 (efecto de muelle moderado)  y otro ejercicio con balasto 99999T/m3  (efecto de balasto nulo)   tomaría para dimesionar los muros, (efecto de balasto nulo) lo cual tiene un mayor corte basal, y para dimensionar la cimentación tomaría el ejercicio de efecto de muelle moderado, que al tener mayor deformaciones implica un poco mas de acero, y así estar del lado de la seguridad.
